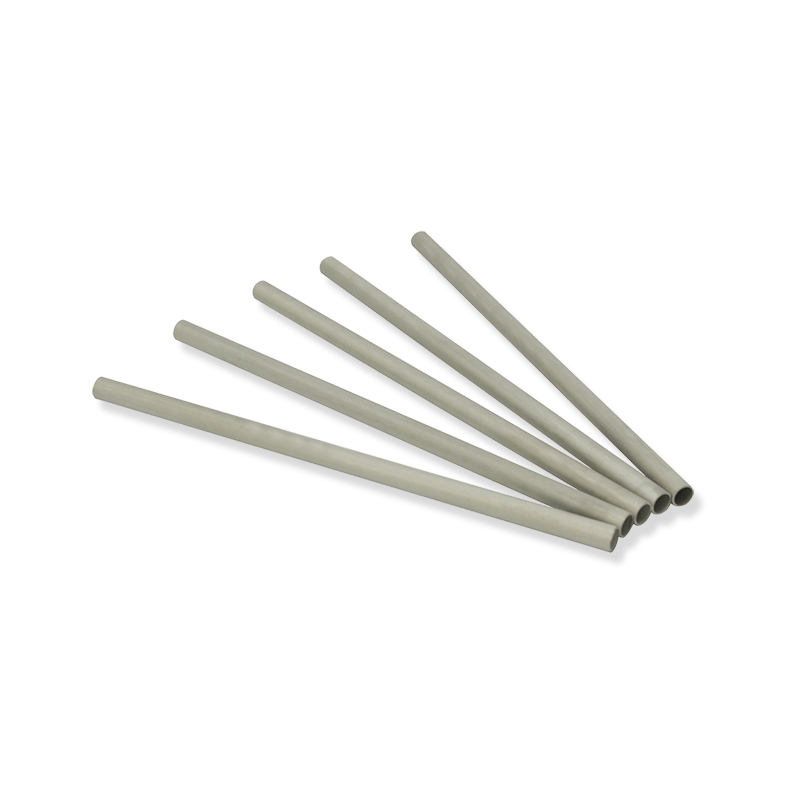

二重対スーパーデュプレックススチールチューブ：包括的な比較

デュプレックスステンレス鋼は、 二相 両方を含む微細構造 フェライト そして オーステナイト 。このバランスの取れた構造は、高強度と良好な腐食抵抗のユニークな組み合わせを提供し、さまざまな産業用アプリケーションに人気のある選択肢となっています。

一方、スーパーデュプレックスステンレス鋼は、デュプレックススチールの拡張バージョンです。彼らはような重要な合金要素のコンテンツが高い クロム 、 モリブデン 、 そして 窒素 。この化学組成の増加により、特に過酷で高塩化物環境で優れた耐食性が生じ、標準的な二重グレードと比較して機械的強度が高くなります。

デュプレックスの間に正しい材料を選択します スーパーデュプレックススチールチューブ 意図したアプリケーションの特定の要求に依存する重要な決定です。動作環境、必要な機械的特性、コスト制約などの要因はすべて、どの材料が最も適切で費用対効果の高いソリューションであるかを決定する上で重要な役割を果たします。

デュプレックススチールとは何ですか？

一般的なグレードでしばしば言及される二重鋼 2205 、そのバランスが取れていることで知られているステンレス鋼の一種です フェライティックアウスト酸塩 微細構造。この2相構造により、高強度とストレス腐食亀裂に対する良好な抵抗など、ユニークな特性セットが得られます。その化学組成には通常、次のものが含まれます。

• クロム （22％）
• ニッケル （5％）
• モリブデン （3％）
• 窒素 （0.14-0.20％）

この組成は、特に中程度の環境での孔食と隙間腐食に対して、全体的な腐食抵抗を良好にします。二重鋼も簡単に溶接および製造されるため、高強度と中程度の腐食抵抗が必要な用途には費用対効果の高い選択肢があります。

Super Duplex Steelとは何ですか？

共通のグレードはあります 2507 、二重鋼の進化です。これは、さらに大きな耐食性と強度を必要とするより厳しいアプリケーション用に設計されています。主な違いは、その強化された化学組成にあり、これにはより高いレベルの重要な合金要素が含まれます。

• クロム （25％）
• ニッケル （7％）
• モリブデン （4％）
• 窒素 （0.24-0.32％）

これらの元素、特に窒素のより高い含有量は、海水などの攻撃的な高塩化物環境での孔食、隙間腐食、ストレス腐食亀裂に対する優れた耐性を提供します。合金の増加は、標準の二重グレードと比較して、引張強度と降伏強度も大幅に高くなります。これにより、材料の故障がオプションではない重要なアプリケーションに最適なスーパーデュプレックススチールが理想的になります。

化学組成の比較

デュプレックスとスーパーデュプレックススチールチューブの主な違いは、その化学組成にあり、それがその機械的特性と腐食抵抗に直接影響します。スーパーデュプレックススチールは、より高い濃度の主要な合金要素を持っています。これは、標準グレードを比較すると最も明確に見られます。 2205デュプレックス そして 2507スーパーデュプレックス .

超二重鋼のクロム、モリブデン、および窒素の含有量の増加は、その優れた性能の重要な要因です。これらの要素、特にクロムとモリブデンは、耐性を高めます ピッティングと隙間の腐食 、窒素は材料の強度と安定性を改善します。

機械的特性

合金含有量、特に窒素が高いため、超二重鋼は二重鋼よりもかなり高い機械的強度を示します。

この優れた強度により、より薄いセクションと軽量構造を使用できます。これは、体重に敏感なアプリケーションで有利になる可能性があります。ただし、この強度の向上は、スーパーデュプレックススチールを機械や製造よりも困難にすることもできます。スーパーデュプレックス鋼のわずかに低い伸長は、より高い強度との一般的なトレードオフである二重よりも延性が少ないことを示しています。

耐食性

腐食抵抗は、スーパーデュプレックス鋼が本当に輝く場所です。ピッティング抵抗相当数（ pren ）ステンレス鋼の孔食耐性を予測するために使用されるメトリックであり、式：$ pren = \％cr 3.3 \ times \％mo 16 \ times \％n $を使用して計算されます。

• デュプレックス2205プレン： 〜35-37
• スーパーデュプレックス2507 Pren： 〜40-45

値が高いほど、孔食に対する耐性が良くなることを示します。

• ピッティングと隙間の腐食： Super Duplex SteelのHigher Prenは、海水などの塩化物濃度が高い攻撃的な環境であっても、孔食と隙間の腐食に対して非常に耐性があります。デュプレックス鋼は良好な耐性を提供しますが、非常に腐食性の状態または高温での局所腐食の影響を受けやすい場合があります。
• ストレス腐食亀裂（SCC）： デュプレックスとスーパーデュプレックスの両方の鋼は、塩化物誘発SCCに対して優れた耐性を持ち、304や316のような伝統的なオーステナイトステンレス鋼を大幅に上回っています。しかし、超二重は、塩化物含有量と高温の極端な環境でさらに大きなマージンを提供します。
• 一般的な腐食： 両方の合金は、多くの酸とアルカリ溶液に対する一般的な腐食耐性を提供します。ただし、スーパーデュプレックスの組成の強化により、より腐食性の酸性または塩化物が豊富な環境では、より信頼性の高い選択となります。

アプリケーション

デュプレックスとスーパーデュプレックススチールチューブの選択は、腐食抵抗、強度、および環境条件に関するアプリケーションの特定の要件に大きく依存しています。

デュプレックススチールアプリケーション：

二重ステンレス鋼は、高強度と良好な腐食抵抗のバランスが必要な幅広い産業にとって好ましい選択ですが、環境はそれほど積極的ではありません。

• 化学処理： 熱交換器、圧力容器、タンクで使用されます。
• 石油とガス： 原油と天然ガスを処理するためのパイプラインと継手。
• 海洋環境： 海水への曝露が存在するが一定ではなく、高温では存在しない、ボートやドックの配管システムと構造コンポーネント。
• パルプおよびペーパー業界： 塩化物を含む漂白剤にさらされたコンポーネント。
• 構造用途： 高強度と重量の比率から恩恵を受ける橋やその他の建築要素。

スーパーデュプレックススチールアプリケーション：

スーパーデュプレックスステンレス鋼は、腐食のわずかなリスクが壊滅的な故障につながる可能性のある最も要求の厳しい重要な用途のために予約されています。その優れた特性により、非常に腐食性と高圧環境に最適です。

• オフショアプラットフォーム： 海水に対する例外的な抵抗と高い圧力により、ライザー、マニホールド、および構造成分で広く使用されています。
• 海水処理： 淡水化植物、消火システム、冷却水システムにとって重要です。
• 化学タンカー： 攻撃的な化学物質による腐食を防ぐための貨物タンクの裏地。
• 塩化物の高い環境： プロセスが高濃度の腐食剤を含む鉱業や医薬品などの産業でのアプリケーション。
• 圧力容器： 非常に高い圧力と温度を持つ環境で使用されます。

溶接と製造

デュプレックスとスーパーデュプレックスの両方のスチールは溶接可能ですが、独自の特性を維持するためには特定の予防策が必要です。これらの材料の溶接における重要な課題は、最終的な溶接金属と熱に影響を受けたゾーンが正しいものを維持することを保証することです フェライト - オーステナイト相バランス 。バランスが誤っていると、機械的特性が失われ、耐性抵抗が生じる可能性があります。

• 二重鋼： デュプレックス鋼の溶接には、通常、ベースメタルよりもわずかに高いニッケル含有量を持つフィラー材料が必要です。これにより、窒素の喪失とフェライト相が熱に影響を受けるゾーンの増加傾向を補い、耐性耐性を減少させる可能性があります。
• スーパーデュプレックススチール： 溶接スーパーデュプレックススチールは、その合金含有量が高いため、より複雑です。温度と溶接パラメーターの変化にさらに敏感です。
• フィラー材料： オーステナイトの形成を促進し、Sigma相のような望ましくない金属間相の沈殿を防ぐには、より高いニッケル含有量を備えた特定のスーパーデュプレックスフィラーワイヤが必要であり、溶接を重大に抑えることができます。
• 熱入力： 脆弱なシグマ相の形成を避けるために、溶接中の熱入力を制御することが重要です。熱が少なすぎるとフェライトが豊富な微細構造が生じる可能性がありますが、熱が多すぎるとSigma相の形成につながる可能性があります。
• 溶接後の熱処理（PWHT）： 場合によっては、理想的な位相バランスを回復し、溶接の特性を最適化するために、特定の溶接後の熱処理が必要になる場合があります。

どちらの場合も、正しい溶接手順、適格な溶接機を使用し、熱入力を制御することは、最終製品の完全性を確保するために不可欠です。

コスト比較

スーパーデュプレックススチールチューブは、一般に二重スチールチューブよりも高価です。より高いコストは、主に2つの要因によるものです。

• 原材料費： スーパーデュプレックススチールには、より高い濃度の高価な合金要素が含まれています ニッケル そして モリブデン 。これらの金属の価格は世界市場で変動し、鋼の最終コストに直接影響を与えます。
• 製造プロセス： 強化された化学組成とスーパー二重鋼の強度が高いほど、処理がより困難になります。ローリング、鍛造、溶接などの製造プロセスには、より多くのエネルギーと特殊な機器が必要であり、生産コストの増加に貢献します。

スーパーデュプレックスは前払いですが、その優れたパフォーマンスと厳しい環境でのサービス寿命が長くなると、メンテナンス、修理、ダウンタイムを短縮することで、長期的に大幅なコスト削減につながる可能性があります。したがって、選択は、初期コストと長期価値の両方の包括的な評価に基づいている必要があります。

利点と短所

二重鋼：

利点：

• 費用対効果： ニッケルやモリブデンなどの高価な合金要素の内容が低いため、二重鋼は超二重よりも経済的であり、多くの場合、特に大規模プロジェクトでは、316Lなどの標準的なオーステナイトグレードに代わるより費用対効果の高い代替品を提供します。
• 良好な強度と腐食抵抗： これは、高強度の比率と塩化物誘発ストレス腐食亀裂に対する優れた耐性を提供します。これは、多くのオーステナイト鋼よりも大きな利点です。
• 良い溶接性： オーステナイトスチールの溶接よりも複雑ですが、デュプレックスは一般に、スーパーデュプレックスよりも溶接および製造が容易であり、標準的な製造ショップでより広範な用途を可能にします。

短所：

• 耐食性の低下： 耐食性は良好ですが、塩化物濃度が高く、温度が上昇している非常に攻撃的な環境には適していません。
• 限られた温度範囲： デュプレックス鋼は、300°Cを超える温度（572°F）を超えると、有害な金属間相の形成につながる可能性があるため、脆くなる可能性があります。

スーパーデュプレックススチール：

利点：

• 優れた腐食抵抗： Super Duplex Steelは、孔食、隙間腐食、ストレス腐食亀裂に対する卓越した耐性を持ち、海洋およびオフショアアプリケーションを含む最も厳しい環境に理想的な選択肢となっています。
• 高強度： 収量と引張強度が大幅に高くなると、材料の厚さが減少し、構造および圧力をかけるアプリケーションで全体的な体重の節約につながる可能性があります。
• 長期的な価値： 初期コストは高くなりますが、重要な環境での優れた耐久性とサービス寿命が長くなると、メンテナンス、修理、ダウンタイムを削減することにより、ライフサイクルコストが低くなります。

短所：

• より高いコスト： 高価な合金要素の含有量が多いため、スーパーデュプレックススチールチューブはデュプレックスよりも高価になります。
• より複雑な溶接： 製造と溶接には、望ましい微細構造を維持し、脆性相の形成を防ぐために、熱入力と溶接手順のより正確な制御が必要です。
• 延性が低い： Super Duplex Steelのより高い強度には、延性がトレードオフされているため、形成と機械がより困難になります。

重要な違いの概要

ケーススタディ

現実世界の例は、二重鉄管とスーパーデュプレックススチールチューブの明確なアプリケーションと利点を示しています。

ケーススタディ：適度に腐食性の環境での石油およびガスパイプライン

• チャレンジ： 企業は、陸上の場所に原油と天然ガスを輸送するための新しいパイプラインを設置する必要がありました。パイプラインは、周囲の土壌から中程度のレベルの塩化物と時折水分にさらされます。
• 材料の選択： エンジニアリングチームが選んだ 二重2205 スチールチューブ。
• 正当化： 二重鋼は高降伏強度を提供し、従来の炭素鋼と比較して、壁の厚さと材料の重量の減少を可能にしました。塩化物誘発ストレス腐食亀裂と一般的な腐食に対するその優れた耐性は、特定の環境条件に対して十分であり、より高価な合金のコストが追加されない信頼性の高い長期にわたるソリューションを提供しました。
• 結果： このプロジェクトは予算内で完了し、パイプラインは確実に実行されており、デュプレックススチールが環境および機械的要件と完全に整合するアプリケーションに最適な選択であることを示しています。

ケーススタディ：オフショアプラットフォーム上の海水冷却システム

• チャレンジ： 新しいオフショアオイルプラットフォームには、海水冷却、消防、および流体移動のための包括的な配管システムが必要でした。このシステムは、一定の高塩化物海水、高い圧力、さまざまな温度にさらされ、非常に攻撃的な環境になります。
• 材料の選択： 指定されたエンジニア スーパーデュプレックス2507 すべての重要な配管用のスチールチューブ。
• 正当化： このアプリケーションでは、その高さの値が高いスーパーデュプレックスの優れた腐食抵抗は交渉できませんでした。プラットフォームの安全性と運用上の完全性を確保するためには、海水での孔食、隙間の腐食、ストレス腐食亀裂に耐える材料の能力が不可欠でした。また、その高い機械的強度により、壁が薄くなった小さな直径パイプの使用も可能になり、これにより、トップサイド構造の全体的な重量が大幅に減少しました。これは、オフショア建設の大きな利点です。
• 結果： スーパーデュプレックススチールチューブは、耐久性とメンテナンスの低いソリューションを提供し、コストのかかる故障のリスクを最小限に抑え、プラットフォームの重要なシステムの長期的な信頼性を確保しました。より高い初期投資は、この要求の厳しい環境での材料の拡張寿命とメンテナンスのニーズを減らすことによって正当化されました。
